 Post-équipement régulateur de vitesse sur 993

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
Palmers



Nombre de messages : 2737
Age : 38
Localisation : Vendée
Ma Porsche : 997 Carrera Coupé 2007
Date d'inscription : 02/02/2007

MessageSujet: Post-équipement régulateur de vitesse sur 993   Mar 4 Juin 2013 - 12:59

Salut la jeunesse,

Comme vous le savez, je bichonnais bien ma 993 et j'améliorais ses équipements pour qu'elle corresponde à mes goûts. Elle a eu droit à un Becker, enceintes Focal (165mm à l'AV), une rénovation de clim, une rénovation haut moteur.
Il lui manquait encore 2 choses : le Litronic d'époque (mais bien trop cher en pièces) et le régulateur de vitesse, pour lequel j'avais posé plusieurs questions.

Sans trop regarder mon auto en détail, j'ai acheté les pièces en novembre 2012 pour me lancer dans l'aventure. Il fallait :
- un commodo 4 branches pour régul et OdB
- un switch pour la pédale d'embrayage
- un actuateur qui pilote le papillon de gaz, avec son support et sa tige
- un boitier de contrôle

Grâce à eBay et au boncoin, ai trouvé tout ça en qq jours, pour environ 600 €.
Je me lance dans la pose, et là je constate que contrairement à la 964 qui avait un faisceau complet, la 993 a un faisceau fabriqué pour le véhicule et ses équipements. Ce qui veut dire, aucun câble ni aucune prise pour monter les composants du Tempostat sur mon auto...
Petite déprime passagère, puis prise de contact avec le M. m'a vendu le switch embrayage. Il venait d'une 993 cab accidentée, elle avait forcément le régul, donc toutes les prises nécessaires. J'ai donc... acheté le faisceau complet habitacle (valeur de la pièce 8000 € chez Porsche Shocked ) et j'ai commencé l'opération de prélèvement.

C'est parti !
Revenir en haut Aller en bas
http://www.atelierpalmers.fr
Palmers



Nombre de messages : 2737
Age : 38
Localisation : Vendée
Ma Porsche : 997 Carrera Coupé 2007
Date d'inscription : 02/02/2007

MessageSujet: Re: Post-équipement régulateur de vitesse sur 993   Mar 4 Juin 2013 - 13:03

Pour commencer, constatons ensemble l'absence des connecteurs tant recherchés :





Revenir en haut Aller en bas
http://www.atelierpalmers.fr
Palmers



Nombre de messages : 2737
Age : 38
Localisation : Vendée
Ma Porsche : 997 Carrera Coupé 2007
Date d'inscription : 02/02/2007

MessageSujet: Re: Post-équipement régulateur de vitesse sur 993   Mar 4 Juin 2013 - 13:08

On ne se démonte pas, et on va opérer cette grosse bestiole :

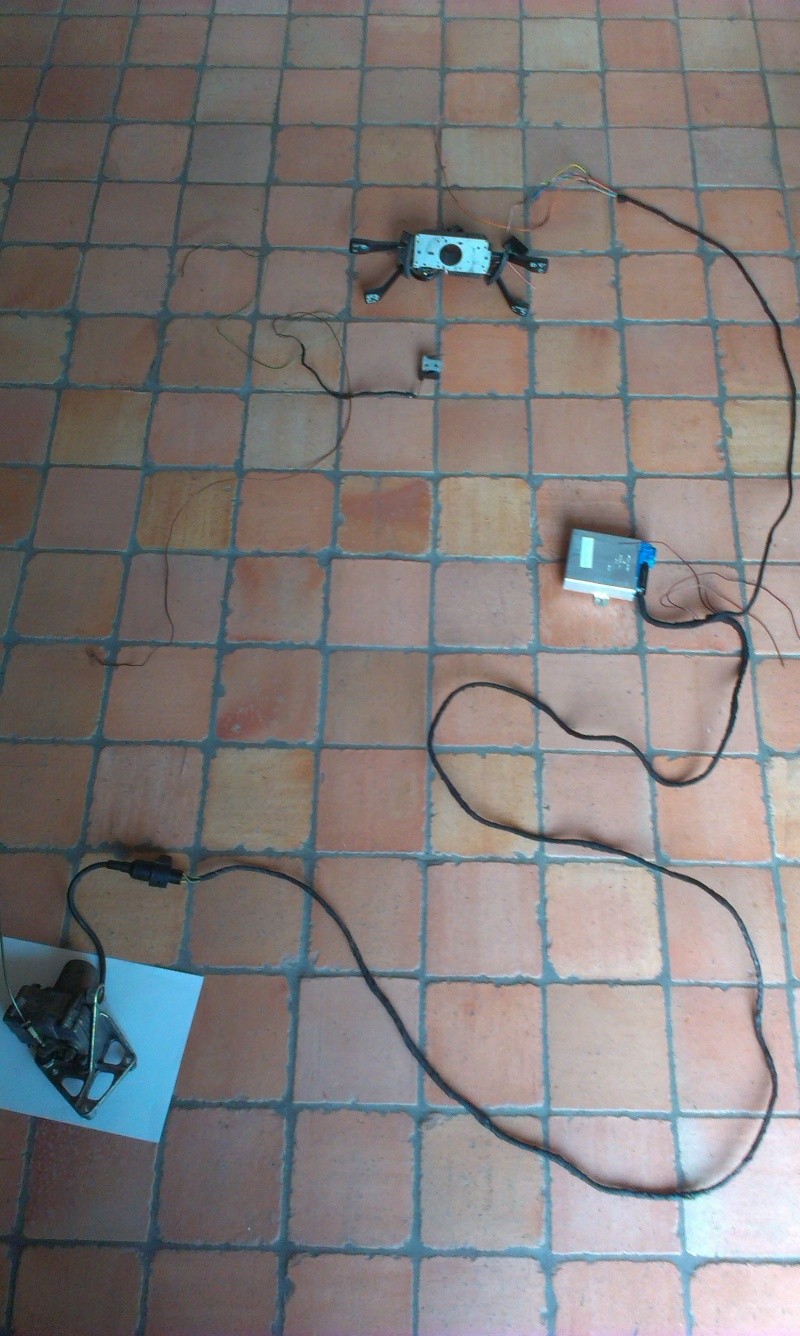

Pour en extraire ça, la douzaine de fils reliant mes composants entre eux :



Et voici le schéma de principe d'implantation dans le véhicule :

Revenir en haut Aller en bas
http://www.atelierpalmers.fr
Palmers



Nombre de messages : 2737
Age : 38
Localisation : Vendée
Ma Porsche : 997 Carrera Coupé 2007
Date d'inscription : 02/02/2007

MessageSujet: Re: Post-équipement régulateur de vitesse sur 993   Mar 4 Juin 2013 - 13:13

La suite, c'est l'implantation dans le véhicule !

On va venir fixer l'actuateur ici, sur le dessus du carter moteur, dans un emplacement assez accessible une fois retiré le plenum d'admission gauche :



Le voilà en place, sur son support spécifique 993 et avec sa tige pour moteur 272ch, de loin le plus simple de tous les montages :

Revenir en haut Aller en bas
http://www.atelierpalmers.fr
Palmers



Nombre de messages : 2737
Age : 38
Localisation : Vendée
Ma Porsche : 997 Carrera Coupé 2007
Date d'inscription : 02/02/2007

MessageSujet: Re: Post-équipement régulateur de vitesse sur 993   Mar 4 Juin 2013 - 13:20

Ensuite, on rentre vraiment dans le dur : implanter le sous-faisceau...
Il faut le faire passer du volant (4 fils) vers le siège passager, puis 7 fils vers l'actuateur dans le compartiment moteur. Travail important autour des moquettes, remises en place avec soin, des caoutchouc, des insonorisants (changé par un neuf sous les pieds du passager ARG).

La connexion au système électrique du véhicule est finalement assez simple, il s'agit d'un système relativement autonome (rien à voir avec la gestion par le DME ou l'instrument cluster des autos modernes).

En suivant A LA LETTRE le schémas électriques véhicules, on reprend :
Une alimentation contact orange sous la boite à fusibles, la même que celle qui alimente le switch de feux stop
Un signal vitesse rouge/blanc repris sous la boite à fusible (il part vers la commande d'ouverture de l'aileron)
Un signal stop rouge/noir qui serpente un peu partout dans le véhicule, commandé par la pédale de frein et qui renseigne à la fois le boitier de commande ET l'actuateur. Il y a donc bien une double sécurité pour forcer l'actuateur à débrayer en cas de freinage.
Des masses marron un peu partout.



Dernière édition par Palmers le Mar 4 Juin 2013 - 13:58, édité 1 fois
Revenir en haut Aller en bas
http://www.atelierpalmers.fr
Palmers



Nombre de messages : 2737
Age : 38
Localisation : Vendée
Ma Porsche : 997 Carrera Coupé 2007
Date d'inscription : 02/02/2007

MessageSujet: Re: Post-équipement régulateur de vitesse sur 993   Mar 4 Juin 2013 - 13:27

On se repique sur le signal STOP sous le siège passager :
il faut ouvrir le faisceau en place, trouver le point de raccordement des câbles (parfois assez loin) et ajouter son câble dans la soudure :



Gros boulot ensuite pour remettre le scotch toilé afin de totalement masquer l'intervention.

Résultat comme à l'usine !



Enfin, piquage du signal vitesse blanc/rouge sous la boite à fusible :



On remonte commodos, volant, sièges et on part faire un tour...
Et ben vous me croirez ou pas, dès qu'on tire la manette pour enregistrer une vitesse de consigne, et ben la voiture la prend et la tient... Et tout essayé, tous les cas de débrayage, et tout fonctionne parfaitement.
Le seul pépin, c'est que 2 semaines après, un mec m'achetait l'auto pale
Revenir en haut Aller en bas
http://www.atelierpalmers.fr
gedeon25



Nombre de messages : 4157
Age : 41
Localisation : 25
Ma Porsche : 964 C2 stock
Date d'inscription : 13/12/2007

MessageSujet: Re: Post-équipement régulateur de vitesse sur 993   Mar 4 Juin 2013 - 15:29

bravo2
Revenir en haut Aller en bas
911du42



Nombre de messages : 16512
Age : 48
Localisation : 42
Ma Porsche : 993c4cab et 993c2
Date d'inscription : 09/01/2010

MessageSujet: Re: Post-équipement régulateur de vitesse sur 993   Mar 4 Juin 2013 - 18:05

Pfiouuuuuuuuu quand tu le narrais c'était plus simple !
Revenir en haut Aller en bas
Flat & moi



Nombre de messages : 34987
Localisation : FR-91
Ma Porsche : 911 T + 996 TT
Date d'inscription : 15/02/2007

MessageSujet: Re: Post-équipement régulateur de vitesse sur 993   Mar 4 Juin 2013 - 21:50

Trop fort Hugues !
Excellent travail bravo2

Tu attaques quand la 997 ?
Tu n'as pas une petite intervention en vue ? lol!

_________________
La différence entre les oiseaux et les hommes politiques, c'est que de temps en temps les oiseaux s'arrêtent de voler !
Revenir en haut Aller en bas
Flat & moi



Nombre de messages : 34987
Localisation : FR-91
Ma Porsche : 911 T + 996 TT
Date d'inscription : 15/02/2007

MessageSujet: Re: Post-équipement régulateur de vitesse sur 993   Mar 4 Juin 2013 - 21:53

Petite remarque au passage : ces connecteurs là sont siglés Mercedes Wink

@Palmers a écrit:

_________________
La différence entre les oiseaux et les hommes politiques, c'est que de temps en temps les oiseaux s'arrêtent de voler !
Revenir en haut Aller en bas
rom1



Nombre de messages : 3315
Age : 36
Localisation : Rennes
Ma Porsche : 964 Carrera 2 bleue nuit. Trop belle !!!
Date d'inscription : 06/03/2012

MessageSujet: Re: Post-équipement régulateur de vitesse sur 993   Mar 4 Juin 2013 - 22:01

Oh putain. affraid affraid J'espere qu'on va moins en chier pour ma 964 !!!
Revenir en haut Aller en bas
http://www.lagrangeetlhirondelle.fr
nared



Nombre de messages : 551
Age : 48
Localisation : 60
Ma Porsche : 997 TT
Date d'inscription : 27/08/2012

MessageSujet: Re: Post-équipement régulateur de vitesse sur 993   Mar 4 Juin 2013 - 22:12

bravo2
Revenir en haut Aller en bas
https://sites.google.com/site/mx5picardie/
mesa



Nombre de messages : 521
Age : 52
Localisation : 45
Ma Porsche : 993 C2
Date d'inscription : 30/01/2013

MessageSujet: Re: Post-équipement régulateur de vitesse sur 993   Mar 4 Juin 2013 - 22:32

Ah la vache !!! Shocked
Voir ce faisceau par terre... j'oscille entre admiration et migraine aigüe bien

Sinon:
@Palmers a écrit:
Salut la jeunesse,
....Elle a eu droit à un Becker, enceintes Focal (165mm à l'AV)...

Quel Becker stp ???
Revenir en haut Aller en bas
JMD 73



Nombre de messages : 2832
Age : 68
Localisation : savoie
Ma Porsche : 996 3.4l 2000
Date d'inscription : 21/12/2007

MessageSujet: Re: Post-équipement régulateur de vitesse sur 993   Mer 5 Juin 2013 - 8:54





Beau travail!!!! bravo2
Revenir en haut Aller en bas
steve11



Nombre de messages : 3630
Age : 49
Localisation : Narbonne 11
Ma Porsche : 996 carrera S Targa et ex 993 carrera S kite GT2 Porsche Cayenne GTS Phase 2
Date d'inscription : 14/09/2012

MessageSujet: Re: Post-équipement régulateur de vitesse sur 993   Mer 5 Juin 2013 - 10:09

yes bravo quelle boulot tu veux recommencer sur la mienne plus tard... bien heum
Revenir en haut Aller en bas
Palmers



Nombre de messages : 2737
Age : 38
Localisation : Vendée
Ma Porsche : 997 Carrera Coupé 2007
Date d'inscription : 02/02/2007

MessageSujet: Re: Post-équipement régulateur de vitesse sur 993   Mer 5 Juin 2013 - 11:58

Merci pour vos commentaires !
Pour le Becker, j'ai mis un Indianapolis Pro qui venait d'une Smart. Design tout à fait compatible avec une 993. Un modèle similaire sans nav était monté sur les prmiers Boxster et 996 quand pas de PCM.

Les connecteurs sous les sièges ont effectivement un logo Mercedes !

Sur 964, bien vérifier la présence des connecteurs derrière la soufflante, sous le tapis conducteur, sous la colonne de direction, sous le siège passager (parfois caché sous la moquette). Ensuite, c'est relativement plug&play, le plus difficile étant de mettre la main sur le bon commodo (multiples références à 3 ou 4 branches, avec les bons logos sur les branches, avec sous sans lave-phares...)
Les différents commodos ont été rationalisés sur 993.
Revenir en haut Aller en bas
http://www.atelierpalmers.fr
rom1



Nombre de messages : 3315
Age : 36
Localisation : Rennes
Ma Porsche : 964 Carrera 2 bleue nuit. Trop belle !!!
Date d'inscription : 06/03/2012

MessageSujet: Re: Post-équipement régulateur de vitesse sur 993   Mer 5 Juin 2013 - 13:47

Palmers, si je te mets des photos de la soufflante, de la colonne de direction et du dessous des sièges, penses tu pouvoir me dire si j'ai les connecteurs ad hoc ?

Autre chose, comment repérer le bon comodo ?
Revenir en haut Aller en bas
http://www.lagrangeetlhirondelle.fr
Palmers



Nombre de messages : 2737
Age : 38
Localisation : Vendée
Ma Porsche : 997 Carrera Coupé 2007
Date d'inscription : 02/02/2007

MessageSujet: Re: Post-équipement régulateur de vitesse sur 993   Mer 5 Juin 2013 - 14:59

On peut regarder ça et détail. Ai bien accompagné sur le forum d'en face qq'un qui l'a fait sans encombre pour sa 964.
En démontant la soufflante, tu trouveras une barrette en métal regroupant pas mal de connecteurs (température culasse 3, capteur de cognement banc gauche, etc...) Tu dois y trouver un gros connecteur rond comme celui-ci (entouré en jaune) :


Ensuite, du côté du pédalier, tu dois trouver 2 cosses isolées comme ça :


Déjà, si tu trouves ces 2 connecteurs, il ne devrait pas y avoir de pb pour celui sous le siège et celui sous le volant (il est plat et ressemble à celui de l'OdB).

Les pièces se trouvent assez facilement, car l'actuateur papillon est le même sur 924/944/964/993 et on en trouve plein aux USA. En revanche, son support et sa liaison au mécanisme est propre à la 964, autant en trouver un tout équipé venant d'une 964 (c'est ce que j'ai fait, démonté d'une 993 272ch comme la mienne).
Le boitier de contrôle est le même que 3.2/964/993, autant en trouver un le plus récent possible.
Le switch coute 60 € chez Porsche si tu ne le trouves pas en occasion.
Le commodo, c'est une autre paire de manches sur 964, voici ma contribution :
Il est clair que le point un peu sioux est le commodo.
Il existe plein de variantes sur 964 (je viens de pointer le PET)
Attention, les autos de 1989 ont des réf de 928, les autres ont des réf en 964
Le commodo de base, cligno/phares à gauche et essuie-glaces à droite est la réf 964 613 346 01

Si tu ajoutes l'ordinateur de bord M659, tu obtients la réf 964 613 345 01 avec une branche supplémentaire INFERIEURE GAUCHE (sous le cligno/phare)
Sur 993, cette branche peut facilement être démontée d'un commodo équipé, puis remontée sur un autre. 2 vis seulement.
Ca semble être également le cas sur 964 d'après les photos que tu as envoyées.

Si tu as le Tempomat M454 (seul, sans OdB), c'est la réf 964 613 344 01 (indications en français)
Les variantes changent en fonction de la langue sur le commodo Tempomat (inférieur droit)
343 en anglais, 342 en allemand.

Si tu as OdB et Tempomat, il te faut un commodo 4 branches 964 613 339 01

Mais comme un bonheur n'arrive jamais seul, il faut aussi savoir si tu as le lave-phares M288 (présence du picto sur la branche essuie-glace)
Ainsi, le 2 branches devient 964 613 338 01
Le 3 branches avec OdB devient 964 613 337 01
Le 3 branches avec Tempomat devient 964 613 336 01 (FR), 335 (GB), 334 (DE)
Le 4 branches devient 333 (FR), 332 (GB), 331 (DE).

A celà, il faut éventuellement ajouter une coquille inférieure de colonne de direction ajourée pour les commodos du bas.
La référence tient compte du nombre de branches inférieures et de la présence ou non de l'airbag...

Tout ça est considérablement simplifié sur 993, seulement 4 références de commodo, avec des petites coquilles qui se clipsent aux extrêmités des branches essuie-glace (avec ou sans le logo lave-phare) et Tempomat (choix de la langue). De même, la coquille inférieure est la même, ajourée pour un 4 branches, ce sont les inserts caoutchouc à la base de la branche qui contiennent un ou deux orifices selon le nombre de branches de chaque côté.
Et ainsi, Porsche s'est remis à gagner de l'argent... La 964 coûtait très cher à produire, on voit qu'il y avait de la marge pour simplifier !
Pour tes recherches internationales sur eBay
Commodo =
Lenkstock Shalter
Column stalk

J'avais trouvé des pièces là : http://www.leboncoin.fr/boutique/4073/auto_pieces.htm?ca=18_s
La personne que j'ai accompagnée pour sa 964 a commandé en Angleterre, chez "911 spares"

Tu trouveras un post très complet en face thread 61332
Le gars s'est à mon avis trompé sur la fixation de l'actuateur, à vérifier.
Revenir en haut Aller en bas
http://www.atelierpalmers.fr
laseric
Admin


Nombre de messages : 11473
Age : 45
Localisation : 77
Ma Porsche : 997 GT3 3,8
Date d'inscription : 30/01/2007

MessageSujet: Re: Post-équipement régulateur de vitesse sur 993   Mer 5 Juin 2013 - 16:54

Super
Merci pour ce tuto

merci

_________________
http://www.laseric.fr
http://www.forumlaseric.com
Revenir en haut Aller en bas
http://www.laseric.fr
rom1



Nombre de messages : 3315
Age : 36
Localisation : Rennes
Ma Porsche : 964 Carrera 2 bleue nuit. Trop belle !!!
Date d'inscription : 06/03/2012

MessageSujet: Re: Post-équipement régulateur de vitesse sur 993   Mer 5 Juin 2013 - 18:39

Merci beaucoup. Le régulateur est dans les plans 2014 pour la mienne. Trop dur de conserver une vitesse stable sous la zone radar ! Et moi mes points valent de l'or.
Revenir en haut Aller en bas
http://www.lagrangeetlhirondelle.fr
Arnaud964



Nombre de messages : 636
Age : 46
Localisation : Essonne
Ma Porsche : Targa 4S
Date d'inscription : 24/04/2012

MessageSujet: Re: Post-équipement régulateur de vitesse sur 993   Mer 5 Juin 2013 - 21:29

bravo2 l.ami !

...mais tu es chef mécanicien de quel centre Porsche déjà ? Je me souviens plus...

Revenir en haut Aller en bas
Flat & moi



Nombre de messages : 34987
Localisation : FR-91
Ma Porsche : 911 T + 996 TT
Date d'inscription : 15/02/2007

MessageSujet: Re: Post-équipement régulateur de vitesse sur 993   Mer 5 Juin 2013 - 22:26

Juste infiniment passionné !

bravo2 et merci à toi Hugues

_________________
La différence entre les oiseaux et les hommes politiques, c'est que de temps en temps les oiseaux s'arrêtent de voler !
Revenir en haut Aller en bas
Palmers



Nombre de messages : 2737
Age : 38
Localisation : Vendée
Ma Porsche : 997 Carrera Coupé 2007
Date d'inscription : 02/02/2007

MessageSujet: Re: Post-équipement régulateur de vitesse sur 993   Jeu 6 Juin 2013 - 9:50

@Arnaud964 a écrit:
bravo2 l.ami !

...mais tu es chef mécanicien de quel centre Porsche déjà ? Je me souviens plus...


Du mien, peut-être, un jour...
Revenir en haut Aller en bas
http://www.atelierpalmers.fr
steve11



Nombre de messages : 3630
Age : 49
Localisation : Narbonne 11
Ma Porsche : 996 carrera S Targa et ex 993 carrera S kite GT2 Porsche Cayenne GTS Phase 2
Date d'inscription : 14/09/2012

MessageSujet: Re: Post-équipement régulateur de vitesse sur 993   Jeu 6 Juin 2013 - 14:52

bounce @Palmers je te le souhaite de tout cœur... yes
Revenir en haut Aller en bas
993 addict



Nombre de messages : 54
Age : 46
Localisation : Sud
Ma Porsche : 993 4S
Date d'inscription : 04/10/2012

MessageSujet: Re: Post-équipement régulateur de vitesse sur 993   Jeu 6 Juin 2013 - 14:55

Du travail d'expert... Chapeau l'artiste.
Celui de ma 993 ne marche pas mais je n'oserais jamais toucher à tous ces fils...
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Post-équipement régulateur de vitesse sur 993   Aujourd'hui à 14:41

Revenir en haut Aller en bas

Post-équipement régulateur de vitesse sur 993
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Post-équipement régulateur de vitesse sur 993
» faisceau régulateur de vitesse
» Consommation de carburant et régulateur de vitesse .
» Régulateur de vitesse Bora Break TDI 115 BV6
» Montage d'un régulateur de vitesse

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum Porsche : laseric :: PORSCHE :: Technique-
Sauter vers:
